Štěchovice – vodní elektrárna Štěchovice I a II

Domů » Všechny destinace » Česká republika » Středočeský kraj » Štěchovice – vodní elektrárna Štěchovice I a II

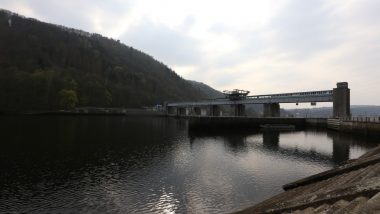

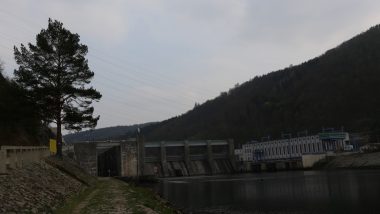

Vltavské kaskády – Štěchovice I

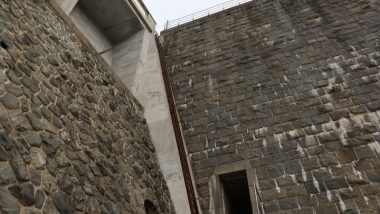

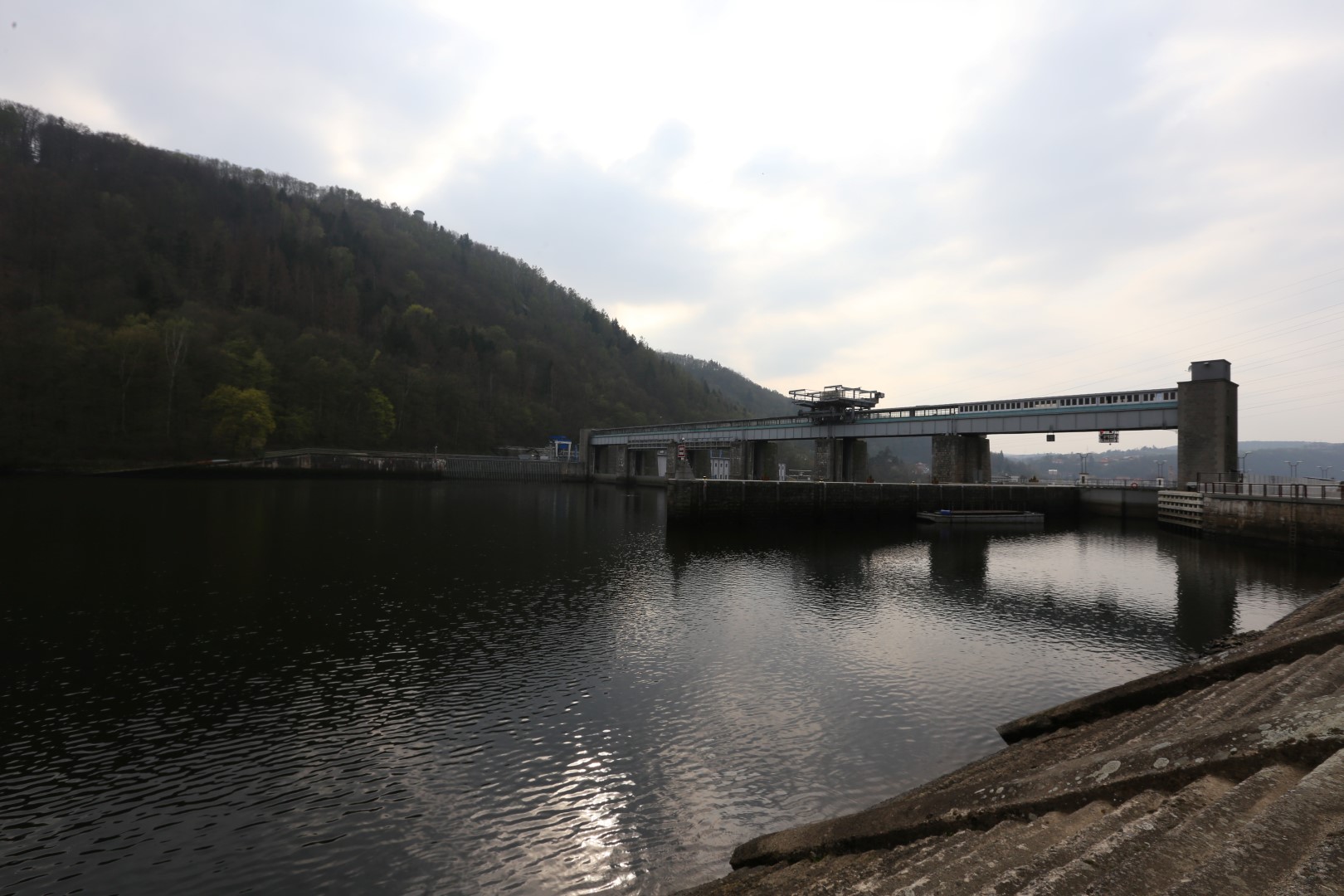

Postavená na konci druhé světové války (1938-1944), původně vybudovaná jako druhý článek Vltavské kaskády. Betonová přehrada s žulovým obkladem je 22,5m vysoká, 120 m dlouhá s pěti přelivnými hrazenými poli. Kapacita přelivů (2400m3/s) umožňuje bezpečně převést i takovou katastrofální povodeň jaká byla v roce 1890.

Nádrž této středotlaké elektrárny o délce 9,4 km končí ve vývaru elektrárny Slapy. Vodní elektrárna Štěchovice I  spolu s nádrží ve Vraném slouží hlavně k vyrovnání kolísavého odtoku ze špičkové elektrárny Slapy. Obsahuje 11,2 miliónů m3 vody. Provoz štěchovické elektrárny o výkonu 22,5 MW je řízen přímo z centrálního dispečinku Vltavské kaskády.

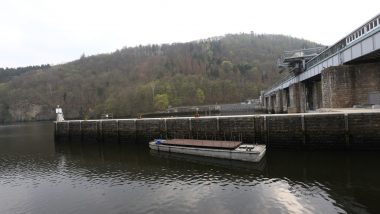

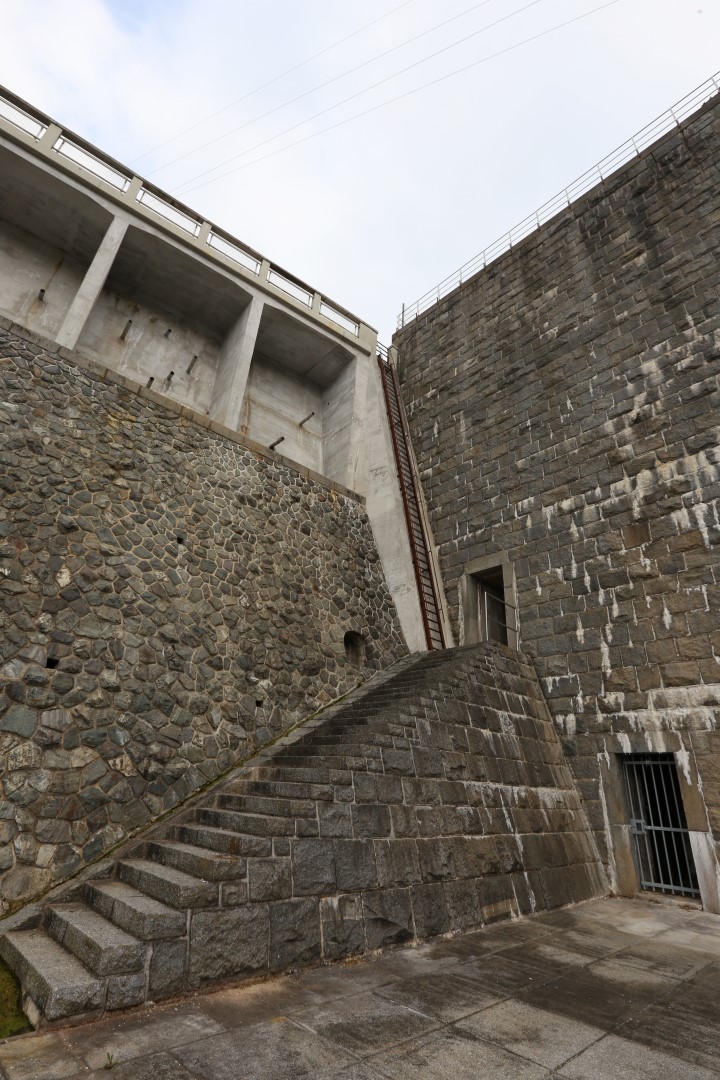

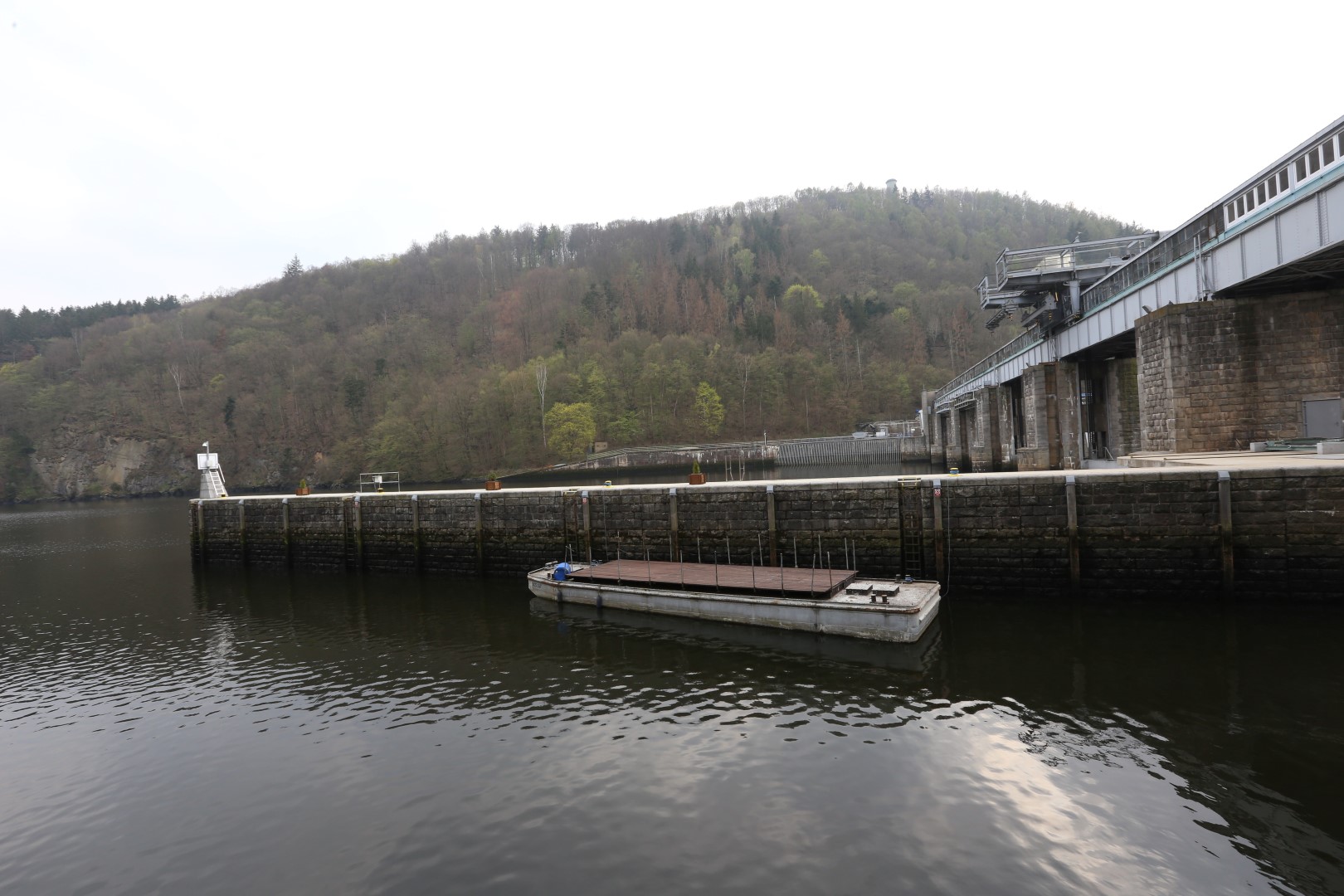

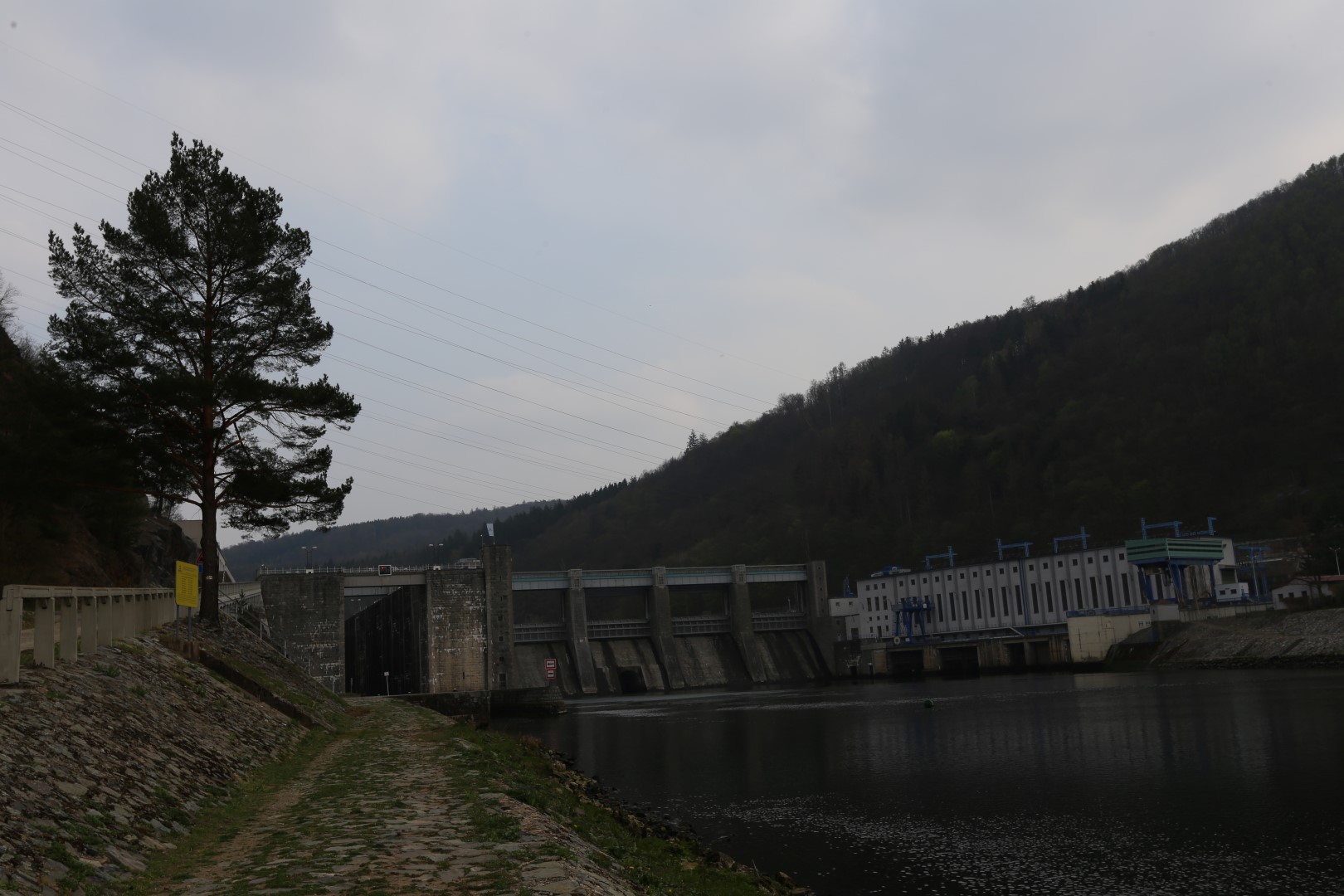

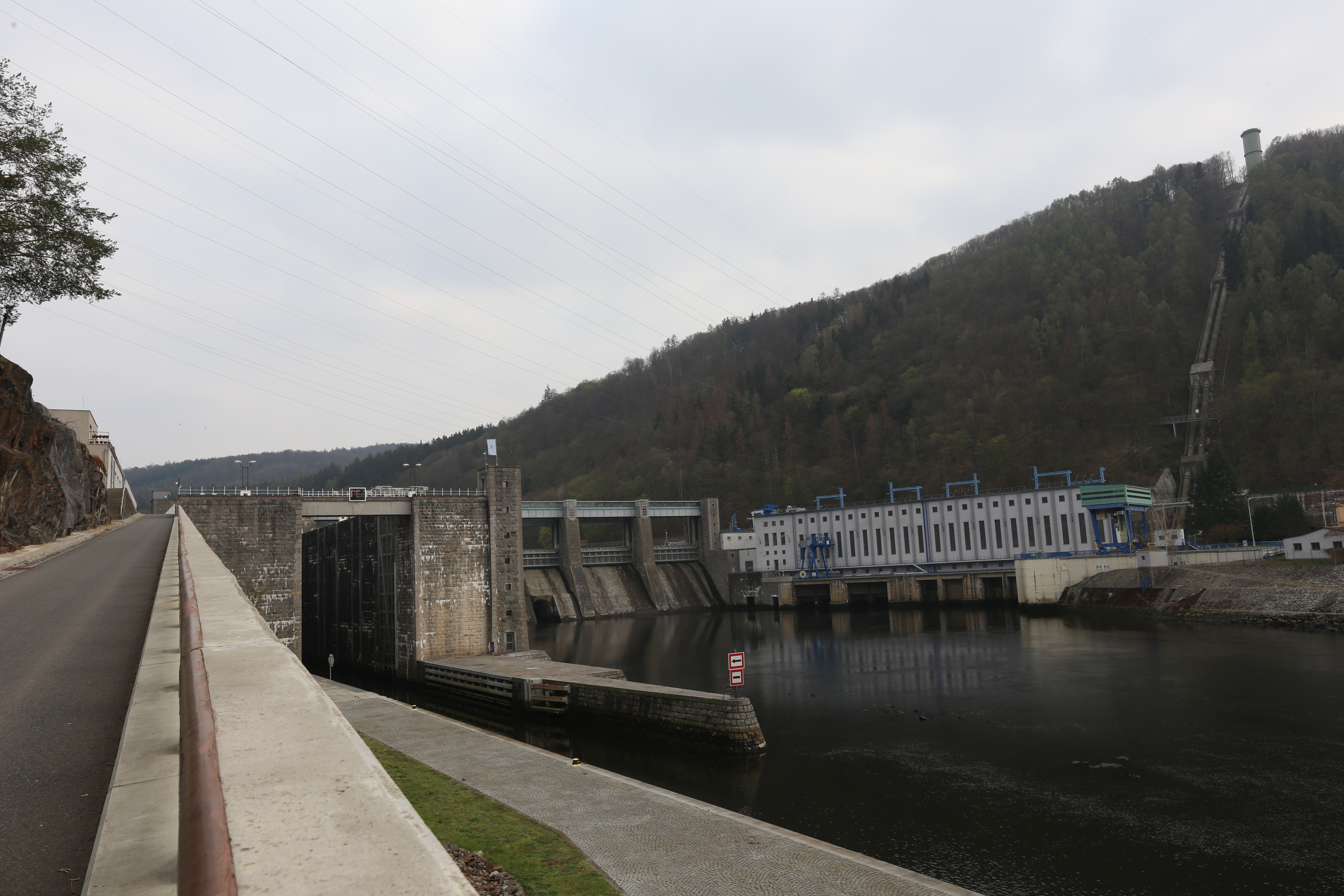

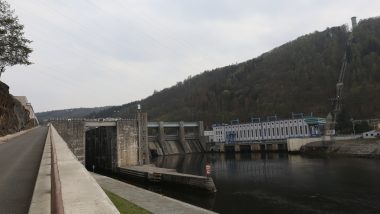

vodní dílo Štěchovice

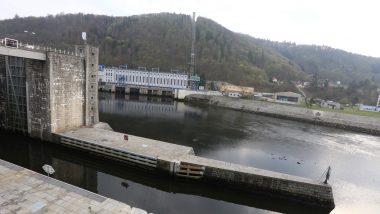

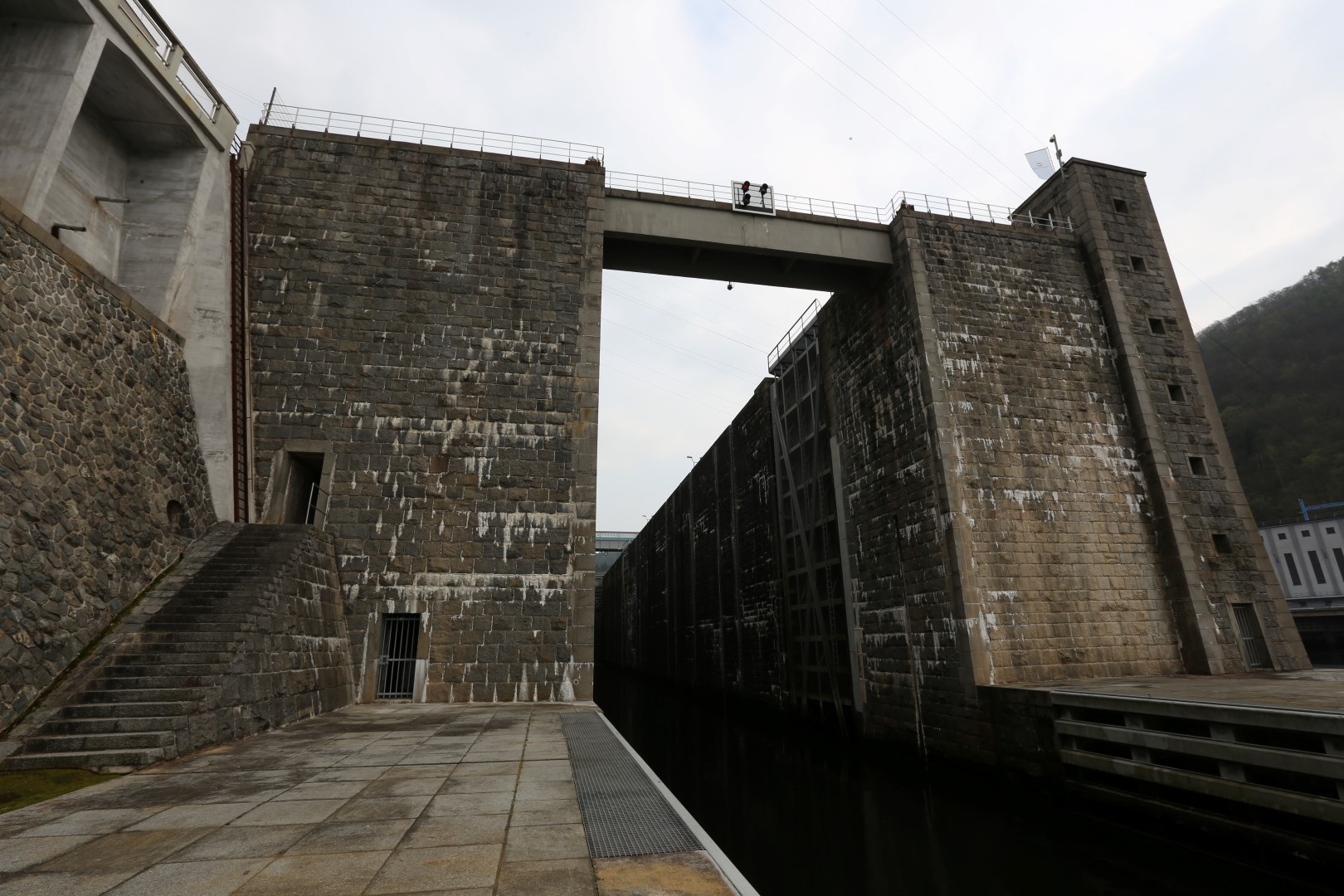

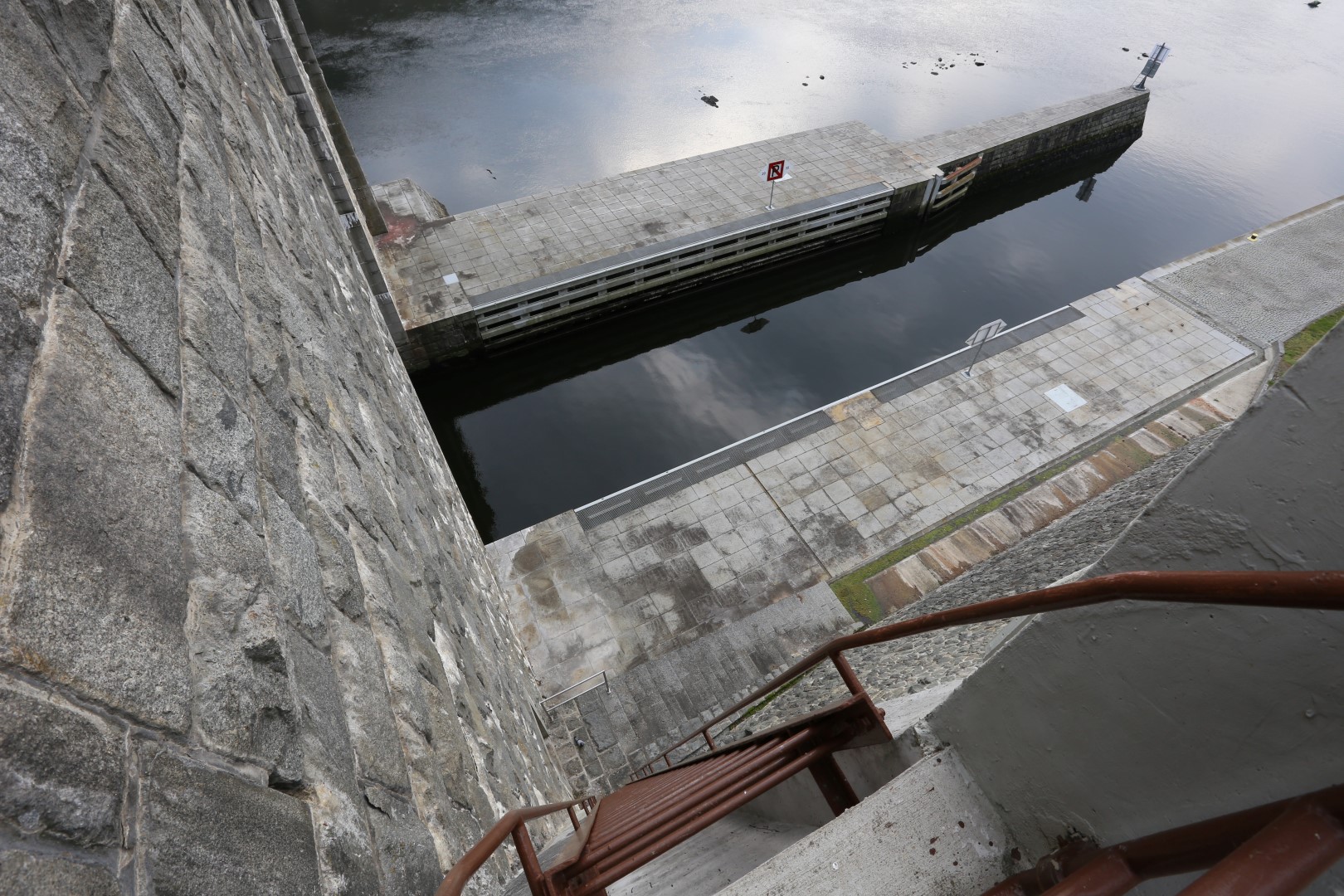

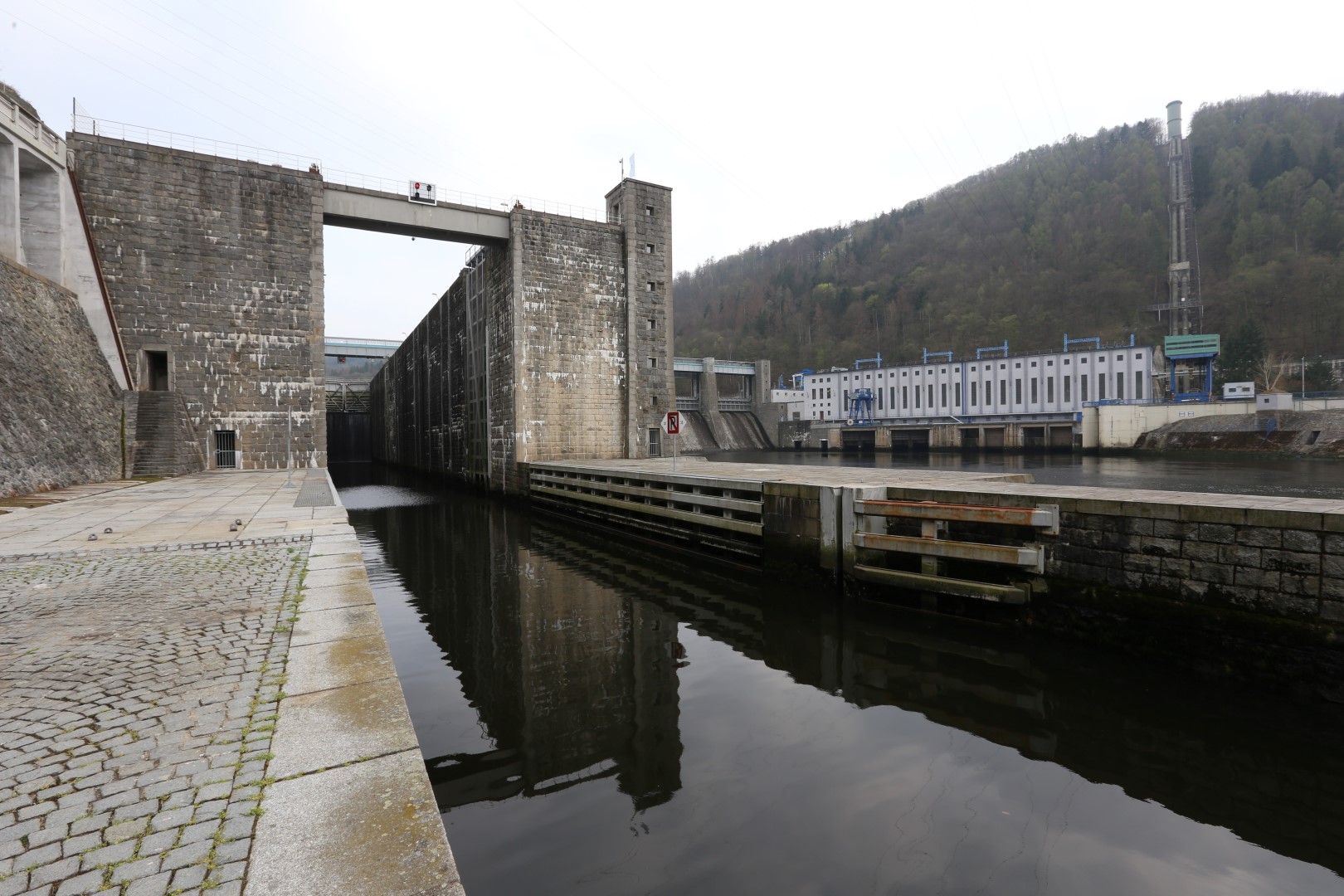

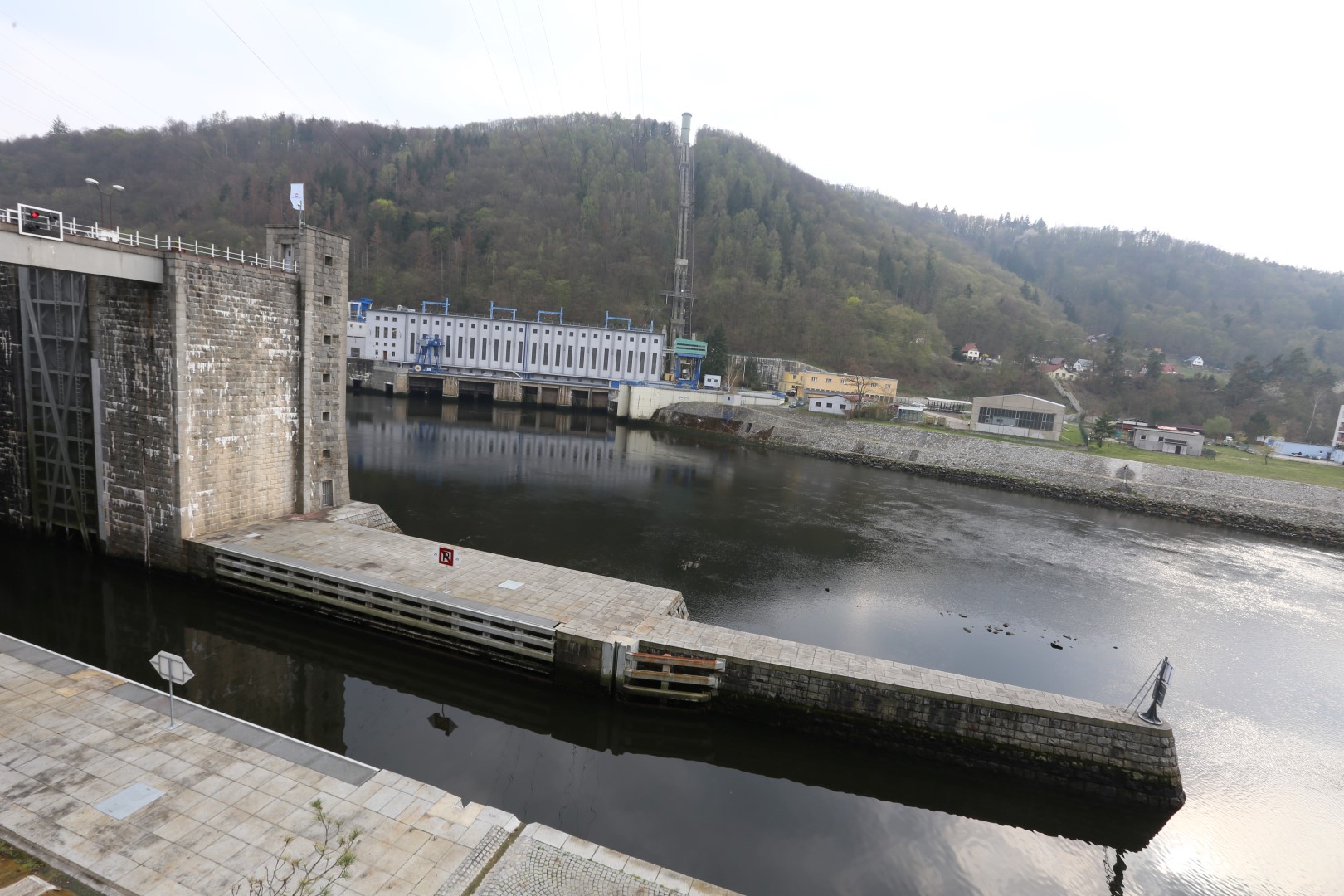

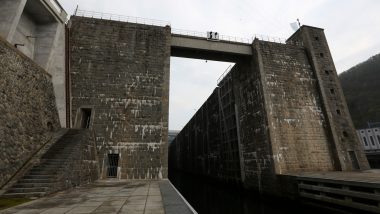

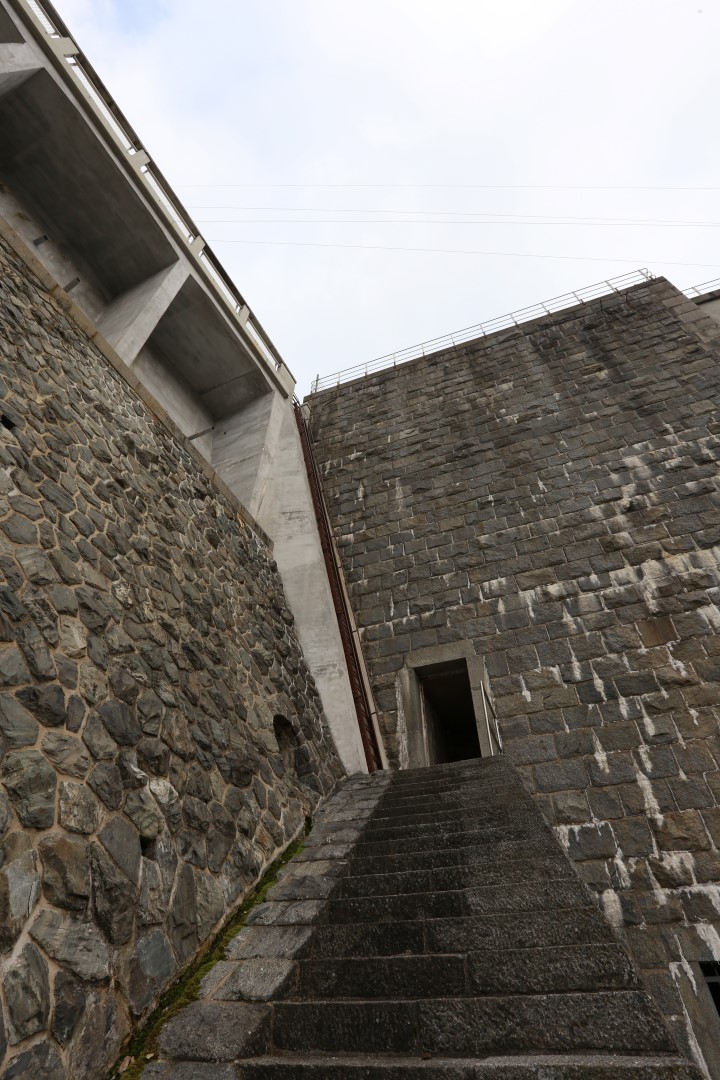

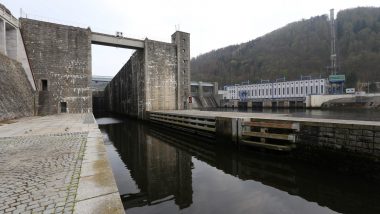

Plavební komora

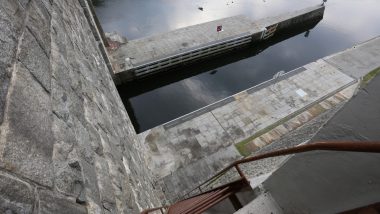

K vodnímu dílu patří i plavební komora, která překonává rozdíl mezi horní a spodní hladinou 19,10 m a je ojedinělá ve střední Evropě. Elektrárna je vybavena 2. soustrojími s Kaplanovými turbínami. Její součástí je i venkovní rozvodna 110 kV a vývodové a distribuční transformátory.

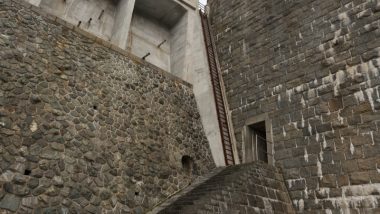

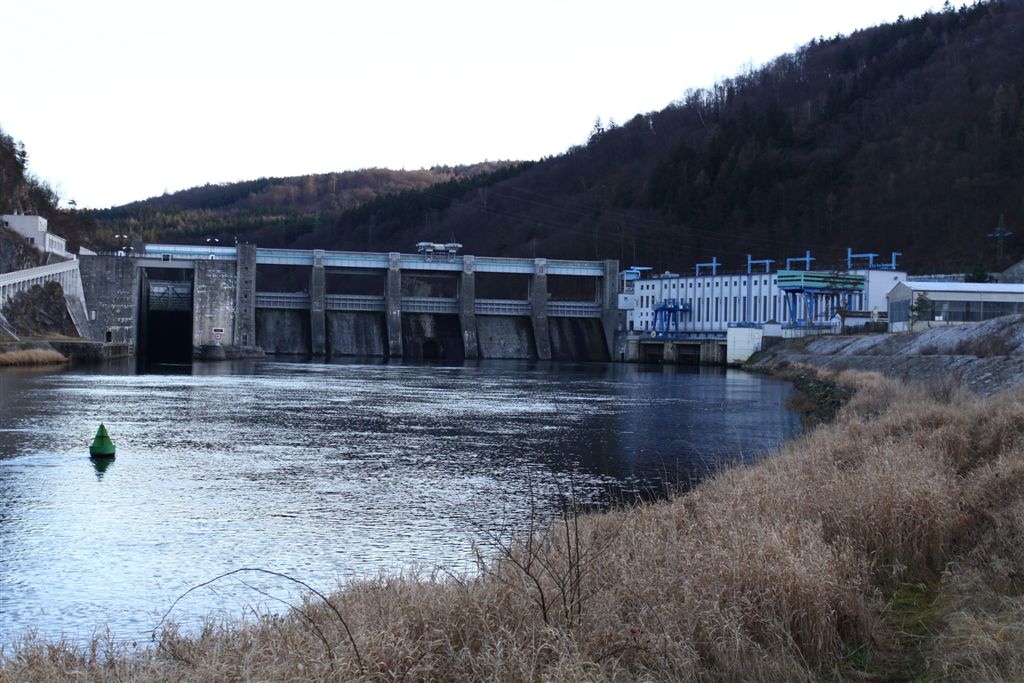

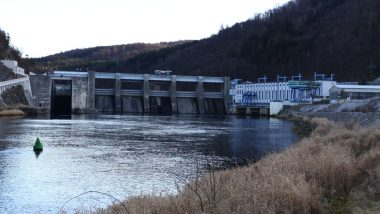

vodní dílo Štěchovice

Štěchovice II. – nádrž Homole

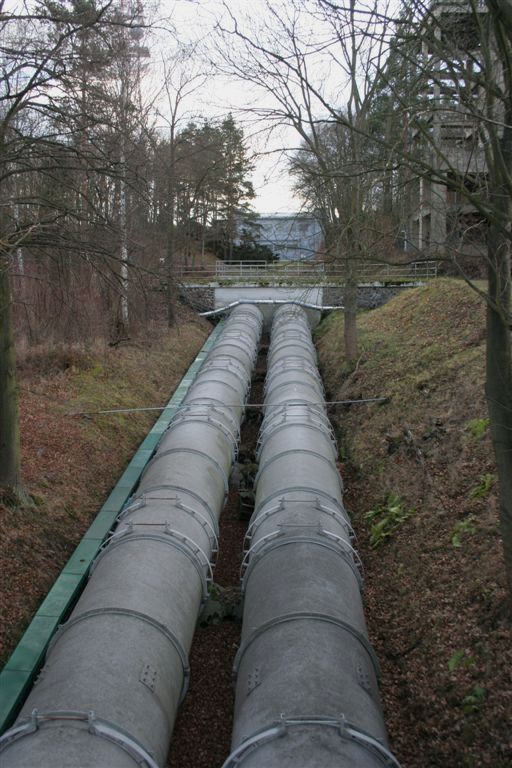

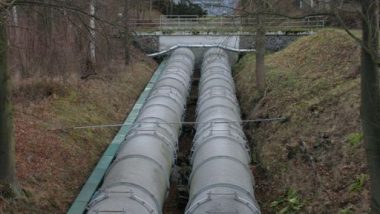

Přečerpávací vodní elektrárna Štěchovice II  z roku 1947,  se spádem 220 m a umělou nádrží na kopci Homole . Obsah 500 000 m3 vody. Na svou dobu byla tato přečerpávací vodní elektrárna plně automatizována a odpadní teplo z chlazení bylo využito mj. k ohřívání vody v nedalekém plaveckém bazénu. V letech 1992 – 1996 byla postavena nová moderní PVE, která využívá původní horní nádrž na Homoli i z velké části původní ocelové přivaděče (průměr potrubí 1,7 m – 2m, délka 590 m) i část elektrorozvodného zařízení.

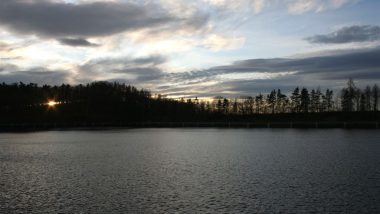

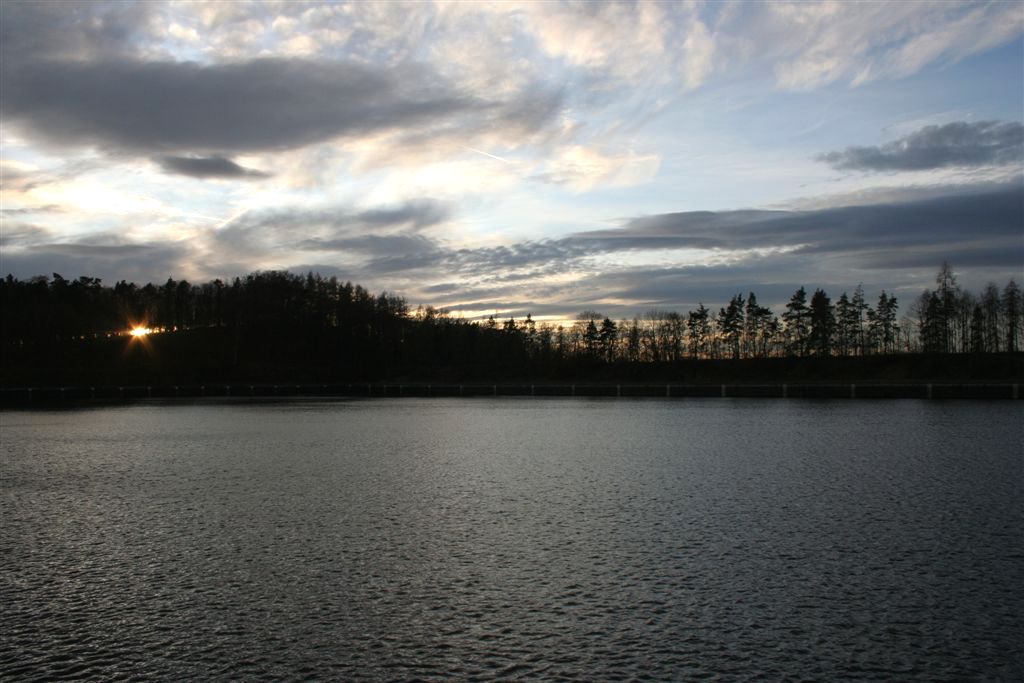

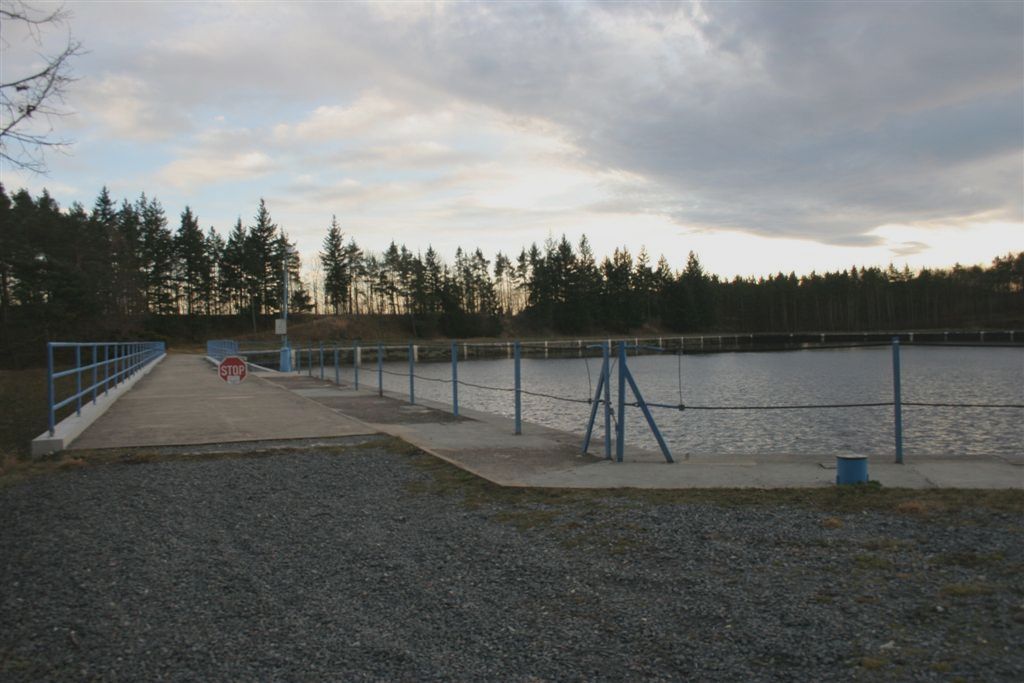

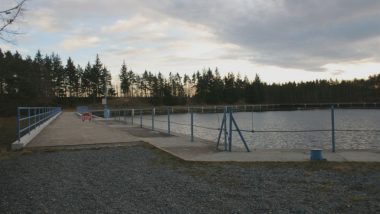

Umělá nádrž Homole – přečerpávací vodní elektrárna Štěchovice II

Původní dvě soustrojí o výkonu 21 MW byla nahrazena jedním, s reverzní Francoisovou turbínou typu FR-180 z ČKD Blansko s oběžným kolem o průměru 2,2 m, s hltností 24 m3 vody za sekundu a motorgenerátorem o výkonu 45 MW. Soustrojí je umístěno v zhruba 45 m hluboké podzemní strojovně.
